Caso técnico documentado
Servicio de campanas, bandas y pastillas en Nissan Versa
Resumen del caso
Revisión de pastillas delanteras, campanas y bandas traseras
Este Nissan Versa recibió revisión de discos y pastillas delanteras, junto con servicio de campanas, bandas y componentes del freno trasero.
El Nissan Versa recibió una intervención integral de los frenos delanteros y traseros, con revisión dimensional del disco, atención de las pastillas y servicio del conjunto de campanas y bandas.Evidencia visual
Evidencia del diagnóstico y la intervención
Estas imágenes documentan las piezas revisadas o sustituidas y respaldan el alcance real del mantenimiento realizado.
Motivo de revisión
Síntoma reportado
- Vehículo recibido para revisar problemas en los frenos delanteros y traseros
Hallazgos
Diagnóstico

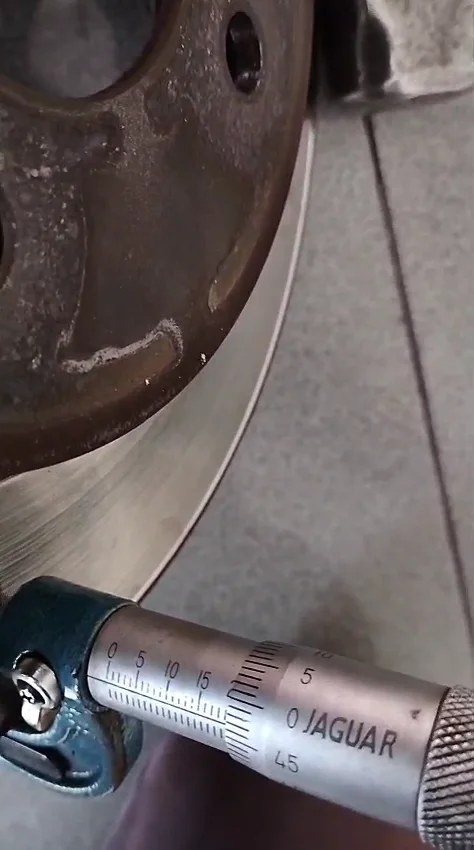

- En el eje delantero se retiraron las pastillas y se midió el disco con micrómetro para evaluar su condición de servicio.
- En el eje trasero se desmontaron las campanas y las bandas para revisar las superficies de fricción y el estado del conjunto.

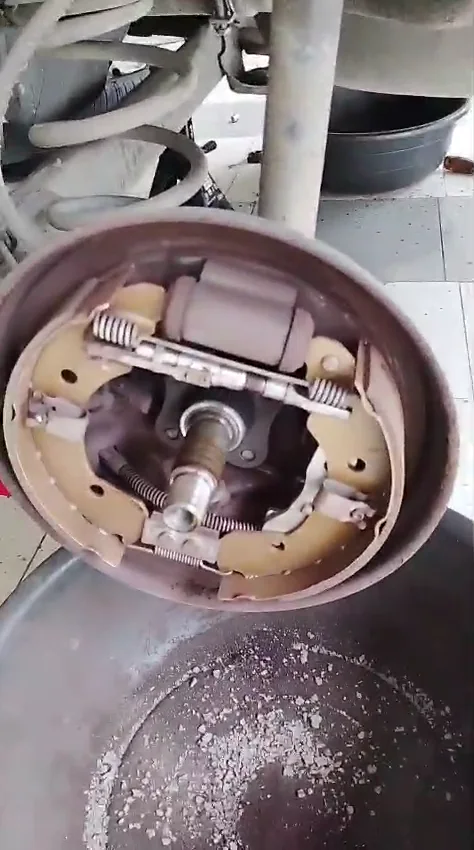

- La evidencia muestra los componentes retirados y el sistema trasero armado con bandas, cilindro, resortes y ajustador.
- El video no permite leer con certeza una medida dimensional, por lo que no se publica un valor ni se atribuye un rectificado.
Proceso documentado
Intervención realizada

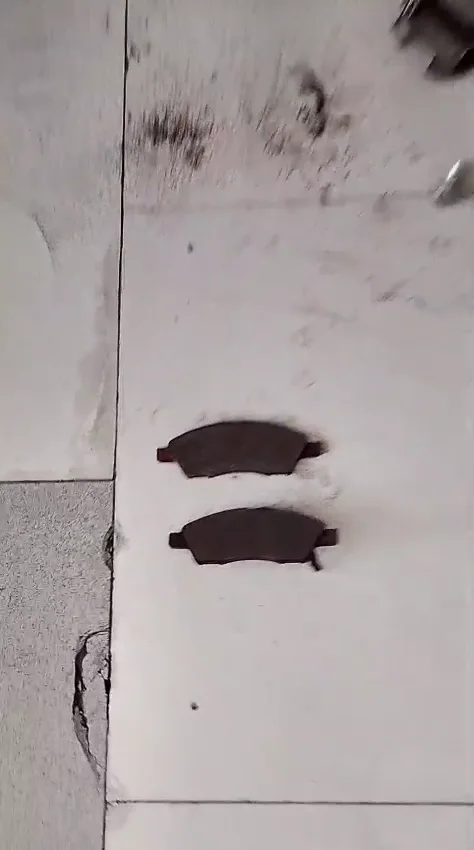

- Se desmontaron y revisaron las pastillas y los discos del eje delantero.
- Se abrieron los frenos traseros para inspeccionar campanas, bandas, cilindros, resortes y mecanismos de ajuste.
- Se atendieron y montaron los componentes de fricción de ambos ejes de acuerdo con el diagnóstico del taller.
- Se comprobó el armado del conjunto trasero antes de reinstalar las campanas.
Piezas del sistema
Componentes revisados o sustituidos
- Pastillas de freno delanteras
- Discos de freno delanteros
- Campanas o tambores traseros
- Bandas o zapatas de freno traseras
- Cilindros, resortes y mecanismos de ajuste
Resultado documentado
Resultado
El Nissan Versa recibió una intervención integral de los frenos delanteros y traseros, con revisión dimensional del disco, atención de las pastillas y servicio del conjunto de campanas y bandas.
Cuidado posterior
Recomendaciones
- Medir los discos delanteros y comparar el resultado con el espesor mínimo indicado para la referencia antes de rectificar o reemplazar.
- Medir el diámetro interior de cada campana y verificar que permanezca dentro del límite de servicio.
- Revisar cilindros, bandas, resortes y ajustadores como un solo conjunto cada vez que se abren los frenos traseros.
- Atender ruidos, pedal largo, vibración o frenado desigual antes de que el desgaste afecte otras piezas.
Contenido del video
Resumen narrado
Resumen del caso
Este Nissan Versa ingresó a Ecofrenos para revisar problemas en el sistema de frenos. La inspección abarcó los dos tipos de conjunto que equipa el vehículo: discos y pastillas en el eje delantero, y campanas con bandas en el eje trasero.

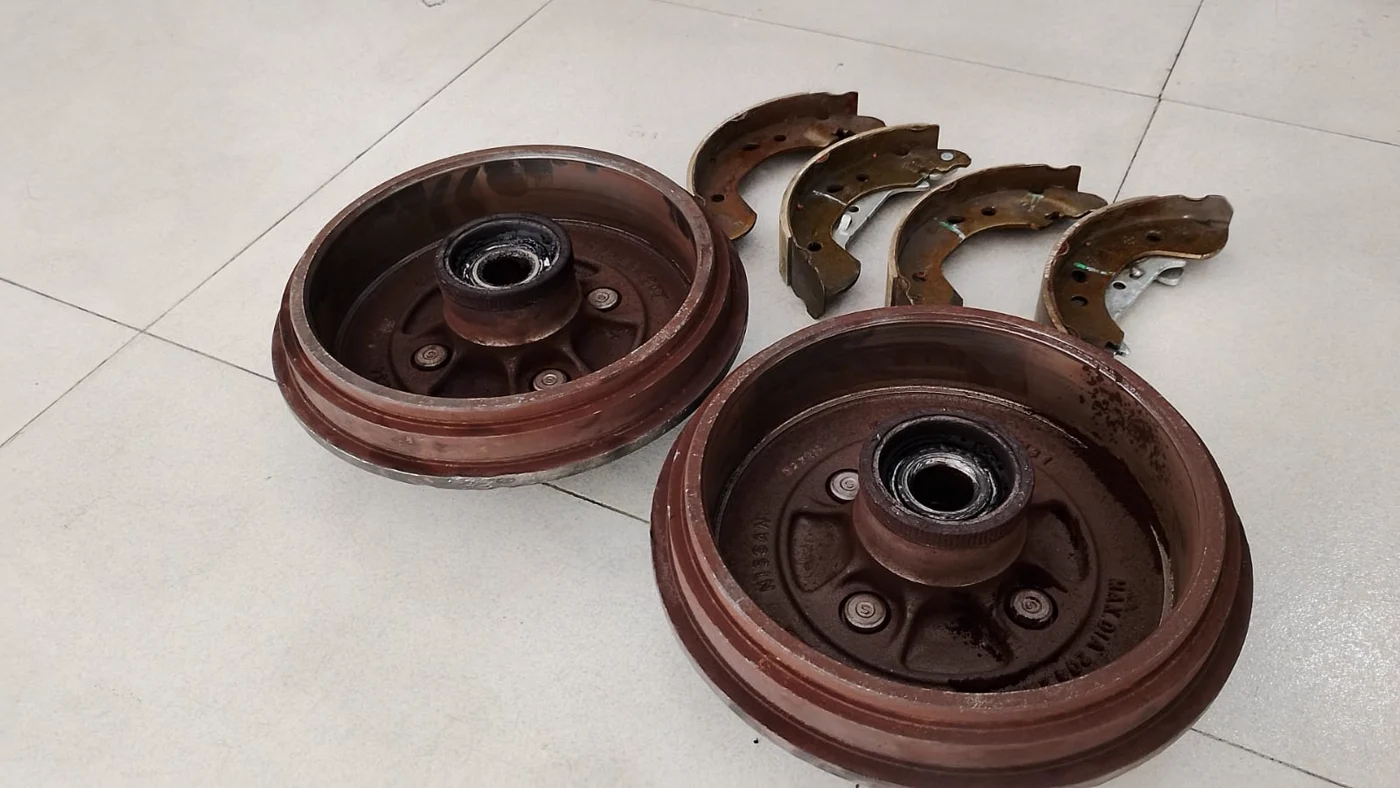

El video documenta la medición de un disco delantero con micrómetro, las pastillas retiradas y la apertura del freno trasero. La fotografía complementaria muestra las dos campanas y las cuatro bandas desmontadas. Al final se observa el conjunto trasero armado, con sus bandas, cilindro de rueda, resortes y mecanismo de ajuste.
Revisión de discos y pastillas delanteras
Cambiar pastillas de freno no consiste solamente en instalar material nuevo. El disco debe medirse y revisarse para establecer si conserva espesor suficiente, si su superficie puede acondicionarse o si corresponde reemplazarlo. En este Versa se usó un micrómetro sobre el disco delantero como parte de esa evaluación.
La grabación no permite leer con certeza el valor obtenido ni muestra el mecanizado de los discos. Por esa razón este caso no publica una medida, no afirma que el disco estaba fuera de límite y tampoco atribuye un rectificado que no aparece documentado.
Servicio de campanas y bandas traseras
En el eje trasero, las bandas trabajan contra la pista interior de cada campana. Para diagnosticar el sistema es necesario retirar las campanas y revisar el material de fricción, el diámetro interior, los cilindros de rueda, los resortes, los puntos de apoyo y los mecanismos de ajuste.
La evidencia del Nissan Versa muestra ambos conjuntos desmontados y luego uno de ellos armado. Esta revisión integral es importante porque una campana irregular, una banda desgastada o contaminada, una fuga en el cilindro o un ajuste incorrecto pueden producir ruido, frenado desigual o mayor recorrido del pedal.
Criterio técnico antes de rectificar o cambiar
Ni los discos ni las campanas deben rectificarse por rutina. Los discos se comparan con su espesor mínimo y las campanas con su diámetro máximo permitido. Si una pieza no conserva margen dentro de la especificación después del mecanizado, debe reemplazarse.
Las piezas de fricción se atienden como juegos del mismo eje. También debe comprobarse que los mecanismos se muevan libremente, que no existan fugas y que las superficies queden limpias antes del montaje. En un freno de tambor, el ajuste final influye directamente en el recorrido y la respuesta del pedal.
Cambio de pastillas y revision de frenos en Cali
Ecofrenos realiza cambio de pastillas de freno, medición de discos y servicio de campanas y bandas en Cali. Cada recomendación parte del desmontaje y la medición, para diferenciar una pieza que puede continuar en servicio de otra que necesita mecanizado o reemplazo.
El taller está ubicado en la Avenida 3 Norte #38A-19, Cali. Este caso muestra por qué los frenos delanteros y traseros deben evaluarse como un sistema completo cuando el vehículo presenta problemas de frenado.
