Caso real: cambio de bandas de freno en Toyota 4Runner

Contenido del video

Resumen narrado

Resumen del caso

Esta Toyota 4Runner llegó a Ecofrenos, en el norte de Cali, por un ruido fuerte durante el frenado. La revisión no se limitó a las pastillas y discos delanteros. Al inspeccionar el eje trasero y retirar los discos se encontró deterioro en las bandas internas del freno de estacionamiento, por lo que se reemplazaron las piezas afectadas.

La ubicación del hallazgo es importante para entender el trabajo. Este vehículo no utiliza esas bandas como freno principal delantero. La Toyota 4Runner documentada combina discos de freno traseros con un mecanismo de tambor instalado dentro de la campana del disco. Las bandas o zapatas internas actúan cuando se aplica el freno de estacionamiento.

Motivo de ingreso: ruido fuerte al frenar

Un ruido fuerte puede viajar por la carrocería y hacer difícil identificar su origen desde el puesto del conductor. También puede aparecer por más de una condición: pastillas desgastadas, discos afectados, piezas sueltas, mordazas, protectores o componentes internos del freno de estacionamiento.

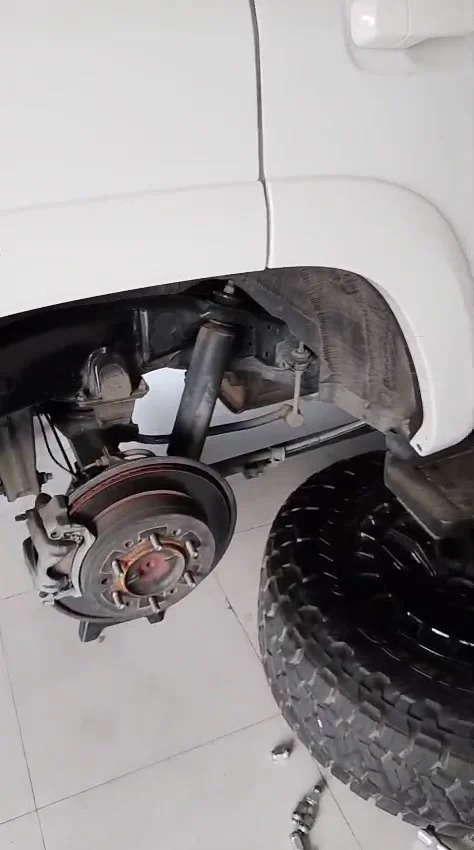

Por eso la inspección debe seguir el ruido y revisar ambos ejes antes de recomendar repuestos. En este caso, la evidencia nueva se concentra en el conjunto trasero. El disco fue retirado y dejó visible el mecanismo interno donde trabajan las bandas del estacionamiento.

Cómo funciona el sistema disco-campana

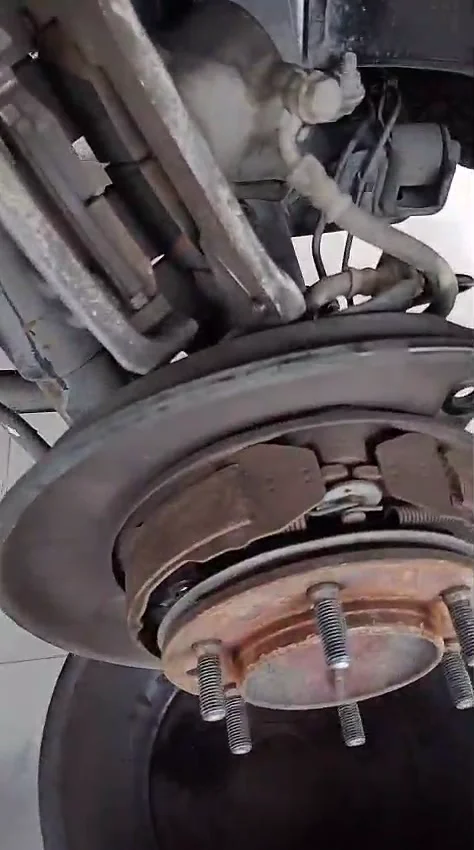

La Toyota 4Runner utiliza un diseño conocido como tambor dentro del disco o “drum-in-disc”. Por fuera, el conjunto funciona como un freno de disco convencional para el frenado de servicio. En el centro del disco existe una campana interna sobre la cual se expanden pequeñas zapatas cuando se acciona el freno de estacionamiento.

Esto significa que en la misma rueda trasera conviven dos superficies de fricción con funciones diferentes. Las pastillas y la mordaza actúan sobre las caras del disco durante el frenado normal. Las bandas internas actúan contra la campana para mantener el vehículo inmovilizado al estacionar.

Confundir ambos sistemas puede llevar a un diagnóstico incompleto. Cambiar pastillas traseras no corrige automáticamente una banda deteriorada dentro de la campana. Para revisar ese mecanismo es necesario desmontar el disco y observar el estado de las zapatas, resortes, puntos de apoyo y ajuste.

Hallazgo durante la inspección

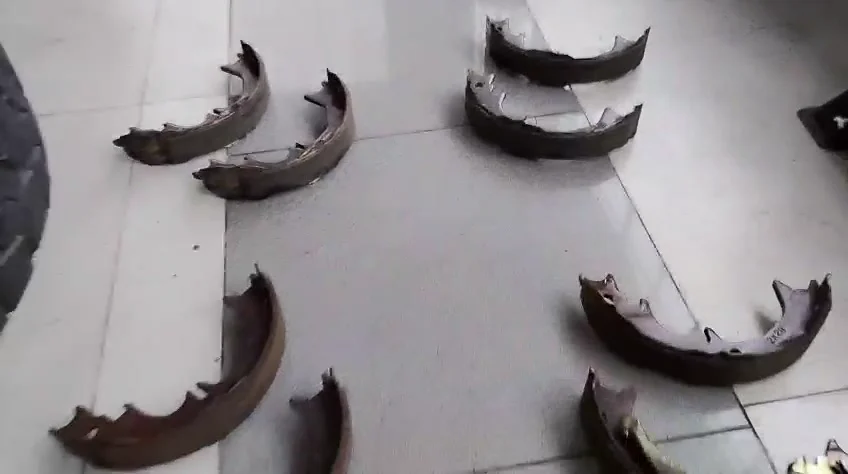

Las bandas retiradas presentaban material de fricción deteriorado y una superficie irregular. El segundo video permite compararlas con el juego destinado al reemplazo. Esta evidencia confirma que la intervención corresponde al freno de estacionamiento trasero y no a pastillas de disco delanteras.

Una banda deteriorada puede producir roce, ruido o funcionamiento irregular si pierde uniformidad, se desplaza o no libera correctamente. Sin embargo, el ruido por sí solo no permite identificar la pieza; el hallazgo debe confirmarse desmontando el conjunto, como se hizo en esta Toyota 4Runner.

Intervención realizada

Ecofrenos desmontó los discos traseros para acceder al mecanismo interno. Se retiraron las bandas deterioradas de ambos lados del eje y se instalaron piezas nuevas para el freno de estacionamiento.

Después de reemplazar bandas o intervenir la superficie interna de la campana, el sistema necesita ajuste y un procedimiento de asentamiento adecuado. Esto permite que el material de fricción establezca contacto uniforme con la superficie de trabajo y que el freno de estacionamiento conserve un recorrido apropiado.

La publicación no atribuye valores de ajuste ni resultados de fuerza que no fueron aportados. Documenta el vehículo, la apertura del conjunto trasero, las piezas usadas y el juego nuevo utilizado para corregir la condición encontrada.

Diferencia frente al cambio de discos y pastillas

Ecofrenos ya ha publicado otro caso de Toyota 4Runner con revisión de discos y pastillas. Aunque ambos trabajos pertenecen al sistema de frenos, atienden componentes diferentes.

El cambio de discos y pastillas corresponde al frenado de servicio que desacelera el vehículo. Este nuevo caso documenta las bandas internas que aseguran la camioneta cuando está estacionada. Presentar ambos registros por separado ayuda a explicar por qué una revisión completa no debe detenerse en las piezas más visibles.

Resultado documentado

La Toyota 4Runner recibió bandas nuevas en el sistema de estacionamiento del eje trasero. Las piezas deterioradas fueron retiradas y comparadas con el repuesto, dejando evidencia del alcance real de la intervención.

No se afirma que todo ruido en una 4Runner tenga este origen. Cada vehículo debe revisarse porque sonidos parecidos pueden provenir de componentes distintos. El valor del caso está en conectar el síntoma con una inspección física y una pieza confirmada.

Cuándo conviene revisar las bandas

El sistema requiere atención si el freno de estacionamiento necesita demasiado recorrido, no sostiene el vehículo, queda parcialmente aplicado o aparece roce en las ruedas traseras. También debe revisarse cuando se desmontan discos traseros y existen señales de material suelto, calentamiento o desgaste irregular dentro de la campana.
