Caso real: rectificación de campanas en Hyundai Getz

Contenido del video

Resumen narrado

Resumen del caso

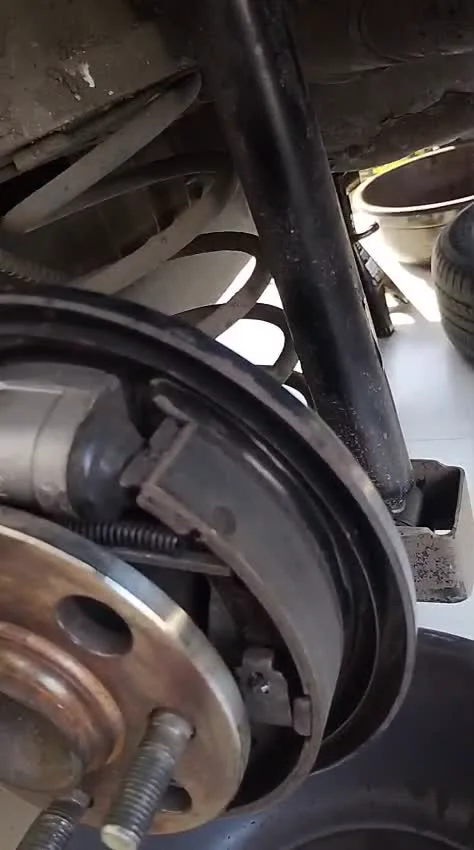

Este Hyundai Getz ingresó a Ecofrenos para revisar y mantener el sistema de frenos traseros. El vehículo utiliza frenos de tambor en ese eje: al retirar cada campana quedan visibles las bandas o zapatas, los cilindros de rueda, los resortes de retorno y el mecanismo de ajuste.

El trabajo documentado incluyó la apertura de ambos conjuntos, la inspección visual de sus componentes y la rectificación de las campanas. Después del mecanizado, las piezas se reinstalaron para restablecer una superficie interior uniforme sobre la cual trabajan las bandas.

Qué se revisa al abrir un freno de tambor

La campana no debe evaluarse de manera aislada. En el interior, los cilindros de rueda desplazan las bandas contra la pista de frenado; los resortes permiten su retorno y el ajustador mantiene la separación necesaria. Una fuga, una banda contaminada, un resorte deteriorado o un ajuste incorrecto puede alterar la respuesta aunque la superficie de la campana esté mecanizada correctamente.

El video permite identificar esos elementos en el Hyundai Getz. También muestra que las dos campanas fueron retiradas del eje trasero. La evidencia no documenta el cambio de bandas, cilindros o herrajes, por lo que el caso se presenta como inspección, rectificación y montaje, sin atribuir sustituciones que no aparecen registradas.

Cuándo puede rectificarse una campana de freno

La rectificación elimina una cantidad controlada de material para corregir irregularidades de la pista interior. No es un servicio automático: antes de intervenir debe medirse el diámetro de la campana y compararse con el máximo permitido para esa referencia. Después del mecanizado, la pieza debe conservar margen dentro del límite de servicio.

Si la campana ya supera su diámetro máximo, tiene grietas, daño estructural o no puede quedar dentro de especificación después del corte, corresponde reemplazarla. En este caso no se publican valores numéricos porque el video no muestra la lectura de medición. Sí se documenta la superficie mecanizada y la reinstalación de las campanas.

Por qué importa una superficie interior uniforme

Las bandas necesitan contactar la campana de forma progresiva y estable. Una pista irregular puede favorecer contacto desigual, ruido, vibración, variaciones en la fuerza de frenado o desgaste localizado. El mecanizado busca recuperar geometría y acabado cuando la medida disponible permite hacerlo.

La revisión debe realizarse de forma coherente en ambos lados del eje. Esto no significa que todas las campanas puedan rectificarse ni que todo ruido provenga de ellas; la decisión depende de la inspección, la medición y el estado del conjunto completo.

Intervención documentada en el Hyundai Getz

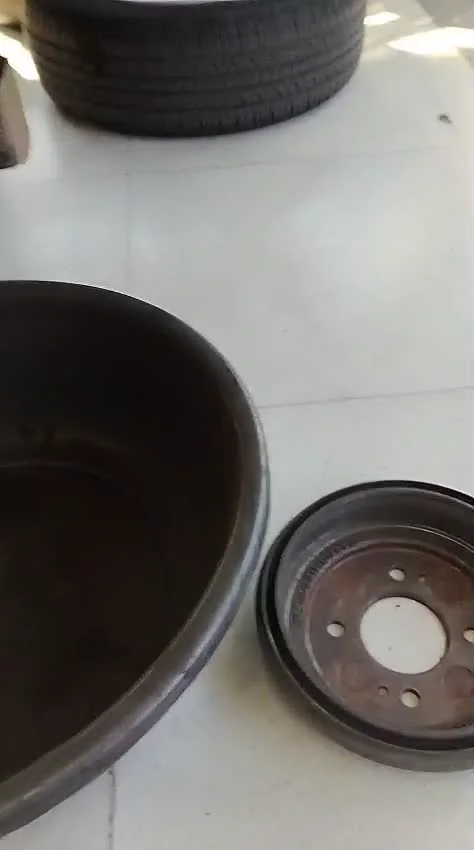

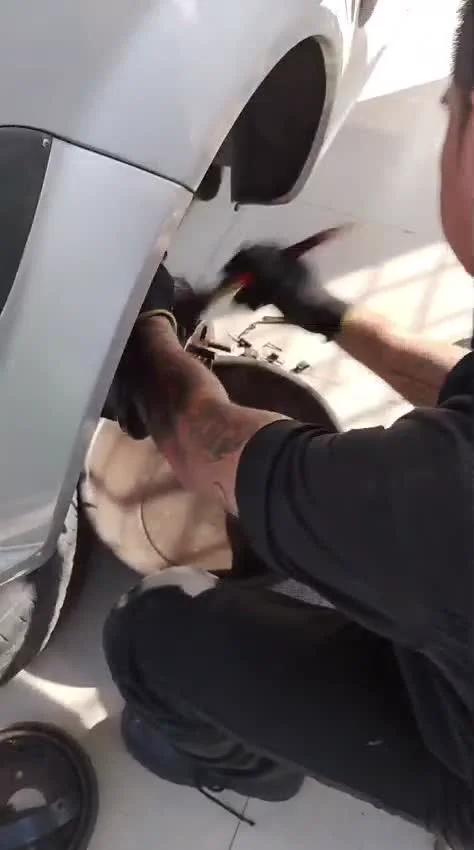

Ecofrenos desmontó ambas ruedas y campanas traseras para acceder al sistema. Se observaron las bandas, los cilindros, los resortes y los ajustadores. Las campanas fueron rectificadas y posteriormente se reinstalaron sobre sus respectivos conjuntos.

Después del montaje, el sistema requiere ajuste de la separación entre bandas y campana, accionamiento del pedal para aproximar los componentes y comprobación del recorrido. Si el circuito hidráulico se abre, también corresponde purgarlo; este caso no afirma una apertura del circuito porque esa operación no aparece en la evidencia.

Señales para revisar los frenos traseros

Conviene solicitar una inspección cuando aparece ruido en la parte trasera, frenado desigual, vibración, recorrido excesivo del freno de estacionamiento, pérdida de líquido o cambios en la respuesta del pedal. También es útil revisar el sistema durante mantenimientos preventivos, aunque todavía no exista un ruido fuerte.

Quienes buscan rectificación de campanas de freno en Cali pueden llevar las piezas o el vehículo a Ecofrenos. El taller revisa el estado y la medida antes de decidir si la campana puede mecanizarse o debe reemplazarse, y relaciona esa decisión con las bandas, cilindros y herrajes del conjunto.

Ecofrenos está ubicado en la Avenida 3 Norte #38A-19, en el norte de Cali. Este Hyundai Getz se publica como evidencia de un trabajo real y no como diagnóstico automático para todos los vehículos con frenos de tambor.
