Caso técnico documentado
Caso real: diagnóstico de frenos y bujes en Honda Fit
Resumen del caso
Diagnóstico de frenos y bujes de tijera
En este Honda Fit se revisaron frenos delanteros y traseros, se midió el disco y se confirmó deterioro severo en los bujes de las tijeras.
La inspección permitió separar el estado del sistema de frenos del origen mecánico adicional y confirmó deterioro severo en los bujes de las tijeras delanteras.Evidencia visual
Evidencia del diagnóstico y la intervención
Estas imágenes documentan las piezas revisadas o sustituidas y respaldan el alcance real del mantenimiento realizado.
Motivo de revisión
Síntoma reportado
- Ruido en la zona delantera que requería diferenciar el sistema de frenos de los componentes de suspensión
Hallazgos
Diagnóstico

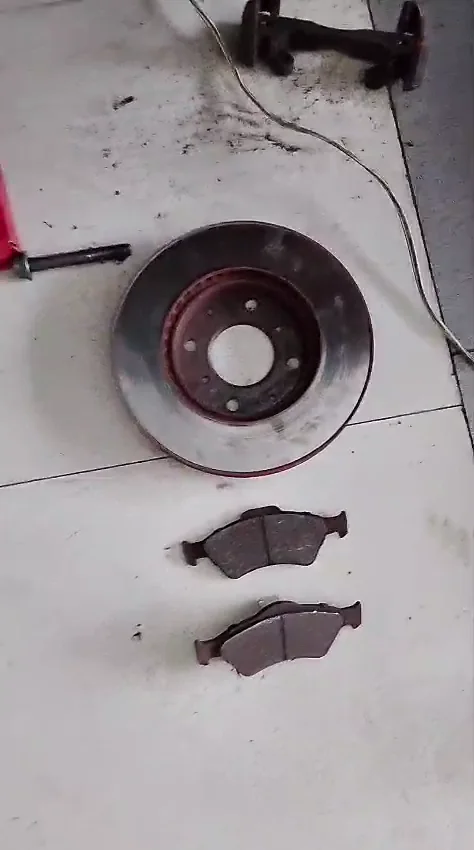

- Se desmontaron las pastillas y el disco delantero para revisar desgaste, superficie de contacto y condición general.

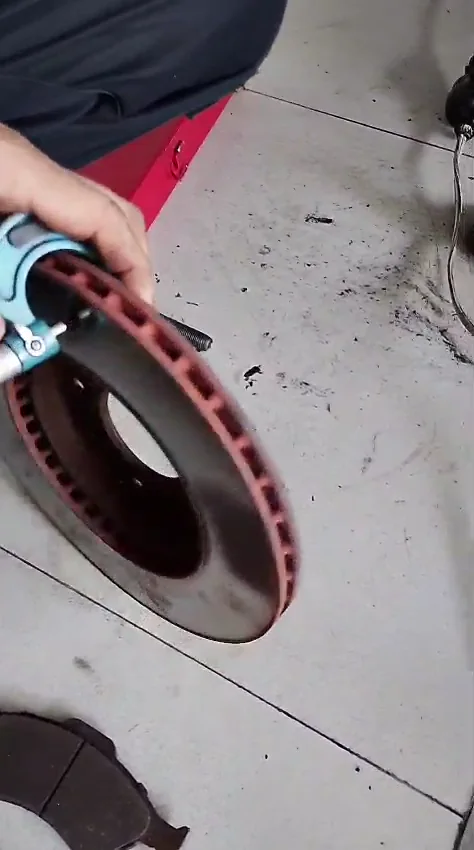

- El espesor del disco se controló con micrómetro; la lectura exacta no es suficientemente legible en el video para publicarla.
- También se abrió el freno trasero para ampliar la inspección y no limitar el diagnóstico al eje delantero.

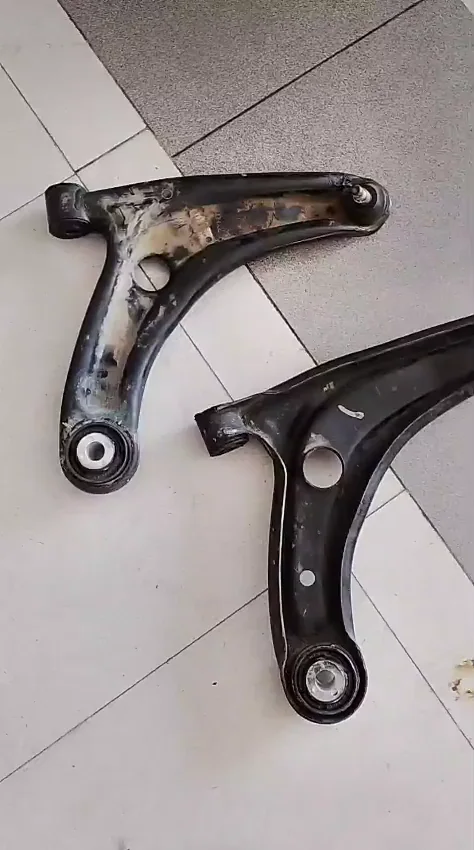

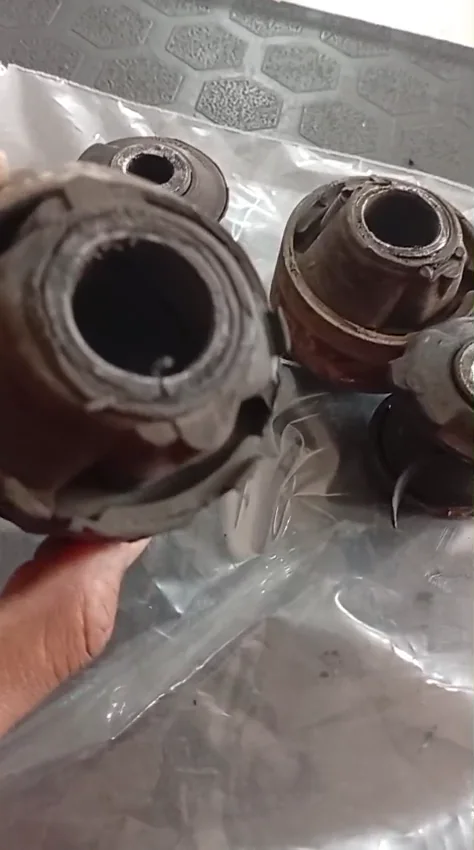

- Al desmontar las tijeras delanteras se encontraron bujes con caucho fracturado, deformado y separado de su alojamiento.
Proceso documentado
Intervención realizada
- Se inspeccionaron pastillas, disco y componentes del freno delantero.
- Se realizó control dimensional del disco y revisión visual de sus pistas de frenado.
- Se abrió el conjunto de freno trasero para verificar su condición.
- Se desmontaron las tijeras delanteras y se retiraron los bujes deteriorados para definir la reparación.
Piezas del sistema
Componentes revisados o sustituidos
- Pastillas de freno delanteras
- Discos de freno delanteros ventilados
- Conjunto de freno trasero
- Tijeras delanteras
- Bujes de tijera
Resultado documentado
Resultado
La inspección permitió separar el estado del sistema de frenos del origen mecánico adicional y confirmó deterioro severo en los bujes de las tijeras delanteras.
Cuidado posterior
Recomendaciones
- Investigar un ruido delantero revisando frenos, suspensión y puntos de articulación antes de autorizar repuestos.
- Comparar el espesor de los discos con el mínimo de servicio de la referencia y revisar ambas caras de la pista.
- Sustituir bujes con caucho fracturado o separado y comprobar el estado de las tijeras antes del montaje.
- Realizar alineación y prueba de ruta después de intervenir elementos de suspensión delantera.
Contenido del video
Resumen narrado
Resumen del caso
Este Honda Fit fue revisado por un ruido en la zona delantera. El diagnóstico no se limitó a suponer que el sonido provenía de las pastillas: se abrieron los conjuntos de freno, se desmontaron componentes del eje delantero y se revisaron también elementos de suspensión que pueden producir golpes o ruidos durante la marcha y el frenado.
La evidencia muestra el disco y las pastillas delanteras fuera del vehículo, la medición del espesor del disco y la apertura del freno trasero. Después se desmontaron las dos tijeras delanteras y se observaron sus bujes, cuyo caucho presenta fracturas, deformación y separación respecto del casquillo.
Por qué un ruido delantero no siempre proviene de las pastillas
El ruido puede coincidir con una frenada porque la transferencia de peso carga la suspensión delantera y modifica los esfuerzos sobre tijeras, bujes y demás articulaciones. Por eso la relación temporal con el pedal no basta para concluir que las pastillas son la única causa.
Una revisión ordenada debe comprobar el espesor y apoyo de las pastillas, las dos caras del disco, el movimiento de la mordaza y los elementos de suspensión cercanos. Este proceso evita reemplazar piezas de freno cuando también existe holgura o pérdida de control en un buje.
Inspección de pastillas y discos de freno
En el Honda Fit se retiraron el disco y las pastillas delanteras para observar las pistas de contacto y el material de fricción. También se utilizó un micrómetro para medir el espesor del disco. La cifra no se publica porque la escala no se distingue con precisión suficiente en el video; la decisión técnica debe compararse siempre con el mínimo indicado para la referencia específica.
Al evaluar un cambio de pastillas de freno en Cali, medir los discos es tan importante como observarlos. Un disco con espesor insuficiente, surcos pronunciados, variación o daño térmico puede impedir que una pastilla nueva trabaje de forma uniforme y puede mantener el ruido o la vibración.
Revisión del freno trasero
La inspección incluyó la apertura del conjunto trasero. Revisar ambos ejes ayuda a establecer el estado real del sistema, detectar diferencias de desgaste y evitar que un hallazgo visible en la parte delantera oculte otra condición relevante.
El material no muestra el reemplazo de pastillas, discos ni componentes traseros. Por esa razón este caso documenta la inspección y el control técnico, sin atribuir cambios de repuestos que no aparecen en la evidencia.
Bujes deteriorados en las tijeras delanteras
Las tijeras conectan la rueda con la estructura del vehículo y sus bujes permiten movimiento controlado mientras aíslan vibraciones. Cuando el caucho se rompe, se deforma o se separa del casquillo, la tijera puede desplazarse más de lo previsto y generar golpes, cambios de geometría o una sensación imprecisa al frenar y pasar sobre irregularidades.
En este Honda Fit se desmontaron ambas tijeras y se retiraron los bujes deteriorados. El video permite confirmar el daño de los bujes, pero no muestra repuestos nuevos ni el montaje final. La publicación se limita al diagnóstico verificado y al desmontaje documentado.
Diagnóstico de frenos y suspensión en Cali
Cuando un vehículo presenta ruido al frenar o en el tren delantero, Ecofrenos revisa el sistema como un conjunto. Pastillas, discos, mordazas, frenos traseros, tijeras y bujes pueden evaluarse antes de definir qué debe conservarse, repararse o reemplazarse.
Ecofrenos está ubicado en la Avenida 3 Norte #38A-19, en el norte de Cali. Este caso del Honda Fit muestra por qué una inspección completa es más confiable que asociar cualquier ruido únicamente con el cambio de pastillas.
